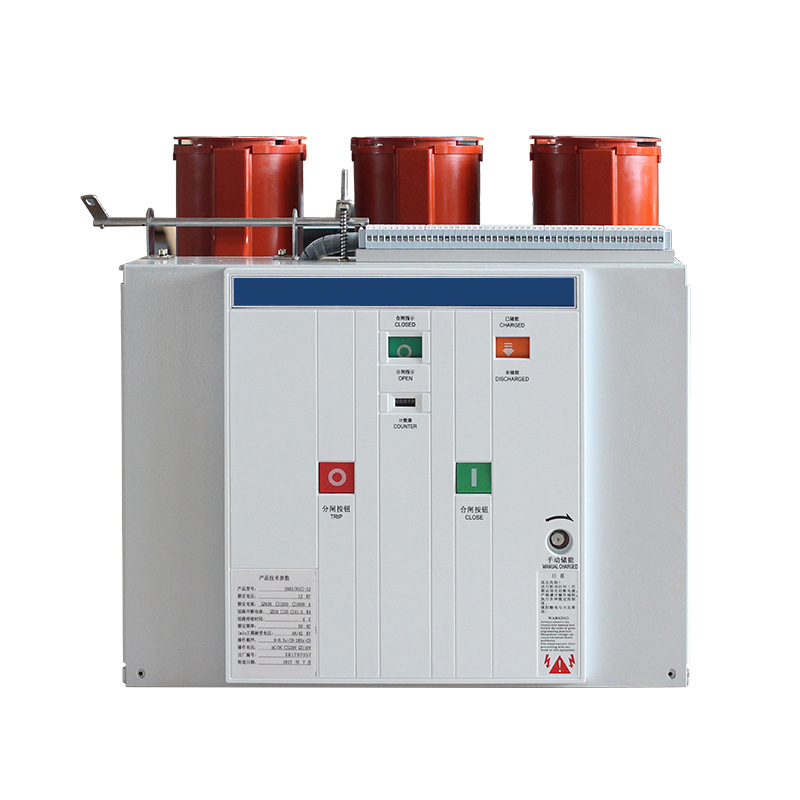

Боковое уплотнение среднего напряжения 630A 1250A Вакуумный автоматический выключатель

Фаза: три



Сертификат: ISO CCC IEC



Тип: фиксированное уплотнение, постоянный магнит, боковое уплотнение, полюс



Механическая жизнь: 20000 раз

Номинальное напряжение:
Номинальный ток:
Номинальная частота:
штат:
Количество:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Vs1 (zn63)

  • Zhegui Electric

  • до 12 кВ

  • 50/60 Гц

  • 1 кусок

  • Предложил

  • До 2500А

1

Обзор

VS1-12 (ZN63A) Внутренний вакуумный выключатель высокого напряжения представляет собой трехфазную AC 50 Гц крытого высоковольтного распределительного устройства с номинальным напряжением 7,2-12 кВ. Автоматический выключатель соответствует требованиям национального стандарта Китая ГБ1984-2003 \"AC высоковольтный автоматический выключатель \", JB3855-1996 \"3,6 ~ 40,5 кВ крытого переменного тока высокого напряжения вакуумный выключатель \", D1403-91 \"10-35 КВ Внутренний высоковольтный вакуумный выключатель, заказывая технические условия \"и соответствующие IEC60694. Стандарты IEC62271-100 и имеют надежную функцию блокировки.

VS1-12 (ZN63A) Внутренний вакуумный выключатель высокого напряжения может эксплуатироваться часто и обладает способностью множества разрывов и быстрого переоценки.

VS1-12 (ZN63A) Внутренний высоковольтный вакуумный выключатель высоковольтных вакуума разработан в виде передней и задней отдельной конструкции, которая может использоваться в качестве фиксированного монтажа или в качестве отдельного ручного устройства с помощью автомобиля шасси.


11

Рабочие кондитоны

1. Удача температуры: - 15ºC-40ºC (среднесуточно ≤35ºC)

2. Сорельная влажность: среднесуточная средняя относительная влажность S95%

3.Мятно средняя относительная влажность ≤90%

4. 0,1000 м

5. Используйте окружающую среду: без капания, пожара, взрыва, серьезного загрязнения, химической коррозии и насильственной вибрации

6.Симическая интенсивность: ≤8 градусов

7. Если клиент отклоняется от нормальных условий использования, они могут договориться с производителем для изготовления

Типы значений

Z

N

63А

-

12

/

()

-

()

вакуумная цепь

прерыватель

В помещении

Код дизайна

(\"A \", чтобы быть нанесенным типом)

Номинальное напряжение

(кВ)

Номинальный ток

(кВ)

Номинальная короткая цепь

разрыв тока

(кВ)








Медный контакт сливы

Он имеет преимущества дуговой устойчивости и термической стабильности и так далее

主 -05.

Изоляция Fust

Эпоксидная смола интегрирована литье, изоляция с внутренней юбкой и армированием для улучшения уровня изоляции и динамической устойчивости тока.

浙柜 电气 有限公司 产品 图 (46)

Новый рабочий механизм

Real Dare, чтобы показать, организация, авиационные вставки строго выбирают новые аутентичные, отказались реконструировать

Vs1- 侧装 2 (2)

Sdsada 我 是 你 爹 sdasdВизуальное окно

Конкретная позиция контакта продукта - это только окно, чтобы избежать минимации с использованием надежного контакта - это только состояние окна с первого взгляда.

浙柜 电气 有限公司 产品 图 (44)

Вакуумные детали Tuoe

Большая вакуумная трубка, используемая в автоматическом выключателе Zhegui, в два раза больше обычного вакуумюума, внешняя изоляция - устойчивая к коррозионному и устойчивости к коррозии и устойчива к большей части, а также имеет характеристики большой разрывной емкости, длинноспособности.

c35aef390415b094a2660692afea2660692afea12e.




Структура продукта Рисунок

1

Структура и функция

3

1.micro Переключатель для переключения между хранением энергии на месте
2. Энергетическая звездочка хранения
3. Энергическое хранение колесо хранения колеса
4. Энергическое хранение для поддержания защелки
5. Энергическое хранение натяжение натяжения весны
6. Двойное хранение энергии тепло
7.Мановая энергия хранения передачи червячки GEA
8. Глотная звездочка
9. Энергетический мотор для хранения
10. Гибрь-инвентарь
11.drive цепь
12.Lockly ClileMagne.
13.Lockling ElectroMagnet для блокировки железа
14. Энергетика хранения холдинга вал
15.drive распредвал
16.CAM
17. Знаки хранения энергии

4

1. Верхний выпускной блок
2. Верхний кронштейн
3. Вакуумный межступный
4. Изоляционный цилинд
5. Нижняя внешняя блока
6. Нижняя кронштейн
7. Изолированный тяговой стержень (с диском весна внутри)
8. Передача кривошип
9. Открытие весны
10. Привод соединительной пластины
11. Шпиндель приводной кривошип
12. Открытие поддерживать защелку
13. Подключение пластины
14. Открытие выпуска
15. Ручной анализ эжектор
16. Можно
17. На доске на докладах


Основные технические параметры

ЧислоИмяЕд. измДанные
1Контактное расстояниемм11 ± 1.
2Связаться с перетарком
3,5 + 0,5
3трехфазное неинхронное закрытие и открытиеРС≤2
4Время закрытия контактаРС≤2
5Контакт Давление закрытия контактаN20ка25ка31,5ка40ka.
2000 ± 200.2400 ± 200.3100 ± 200.4750 + 250.
6Средняя скорость открытияРС0,9-1.2
7Средняя скорость закрытия
0,5-0,8
