Как рассчитать необходимый банк конденсаторов?

I. Определение: решение реактивной силы

Банк конденсатора (часто называемый активным статическим VAR -генератором SVG ) является важным устройством для оптимизации источников питания и общей эффективности электрической системы. Произведенный в строгой международной электротехнической комиссии стандарта IEC 62271 , он состоит из нескольких конденсаторных , реакторов , контроллеров и защитных устройств (предохранители, автоматические выключатели).

Его основная функция? Реактивная компенсация власти. Банки конденсаторов хранят электрическую энергию в электростатическом поле и отключают ее обратно в электрическую систему по мере необходимости. Подключая эти единицы параллельно с электроснабжением, банк инъекции 'ведущая ' реактивная мощность (KVAR). Это напрямую противодействует 'отставанию ' реактивной мощности по своей природе, нарисованной индуктивными нагрузками (например, двигателями и трансформаторами ), тем самым: тем самым:

II Размеры банка конденсаторов: методы расчета основного расчета

1. Метод 1: На основе существующего и целевого коэффициента мощности (наиболее рекомендуется)

УВЕДОМЛЕНИЕ: Общие значения коэффициента мощности - это COSφ ₁, требующие преобразования в TANφ₁

Требуемые параметры:

1) P (максимальная активная нагрузка):

• Активная мощность на компенсационной шине (кВт).

• Получен с помощью: измерения на месте (анализатор мощности) или оценка: емкость трансформатора (KVA) × Коэффициент загрузки (например, 1000 кВА × 0,75 = 750 кВт)

2) cosφ ₁ (существующий коэффициент мощности):

• Измеренный коэффициент мощности до компенсации.

3) C OSφ ₂ (целевой коэффициент мощности):

• Желаемый коэффициент мощности после компенсации.

4) V (системное напряжение):

• Линейное напряжение в точке установки (например, 380V, 6 кВ, 10 кВ).


5) K (коэффициент безопасности, необязательно):

• Рекомендуется 1,1–1,3 для покрытия: (допуски расчета, рост будущего нагрузки, ухудшение емкости и т. Д.)


• Первоначальные расчеты могут пропустить ( k = 1 ).

Банк конденсаторов

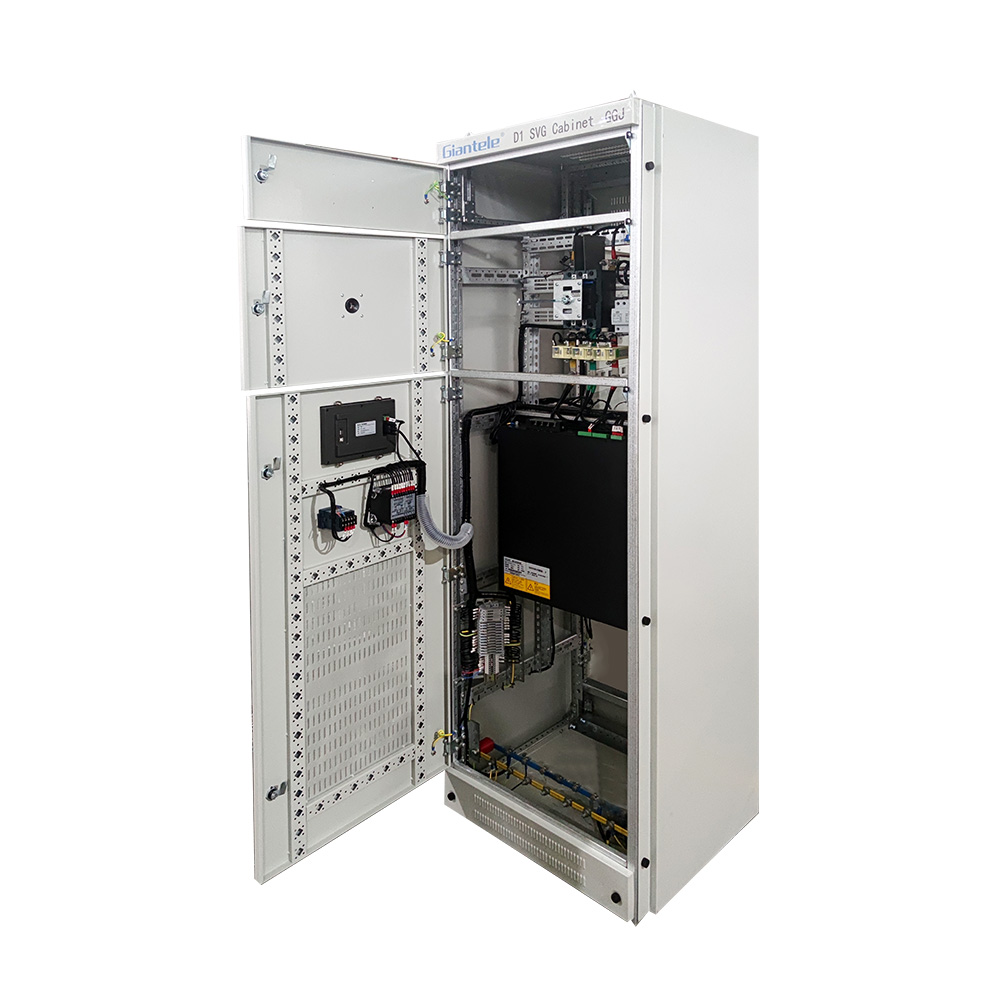

SVG Active Static Var Generator

2. Метод 2: Использование показаний измерителя энергии (долгосрочное усреднение)

Процедура:

1) Запись в период T (например, один месяц)

• Активная энергия W _P (кВтч)

• Реактивная энергия w _Q (kvarh)

2) Рассчитайте средний коэффициент мощности:

3) Установить целевой коэффициент мощности (COSφ ₂).

4) Вычислить среднюю активную мощность:

5) Применить метод 1 Формула с p = pavg.

3. Метод 3: Оценка на основе трансформаций (эмпирическая, менее точная)

УВЕДОМЛЕНИЕ: Общие значения коэффициента мощности - это cos φ₁ , требующие преобразования в sinφ₁

Требуемые параметры:

1) S (рейтинг источника питания):

• Емкость трансформатора/генератора (KVA).




2) K _S (коэффициент загрузки):

• Максимум Коэффициент нагрузки (фактическая мощность нагрузки), как правило, 0,6–0,9.

3) cosφ ₁ (существующий коэффициент мощности):

• Измеренный коэффициент мощности до компенсации.

4) C OSφ ₂ (целевой коэффициент мощности):

• Желаемый коэффициент мощности после компенсации.

*Упрощенные правила эмпиатра (если k _s / cos φ ₁ / cosφ ₂ неизвестно): *

Iii. Заключение

Метод 1 обеспечивает самую высокую точность для размеров конденсаторов банка и настоятельно рекомендуется, где это возможно. Методы 2 и 3 предлагают альтернативы для конкретных сценариев, но влечет за собой большую неопределенность.

Для любых запросов, касающихся расчетов по размеру банка конденсатора, пожалуйста, свяжитесь с нашей командой инженеров . Наши эксперты предоставят оптимальное и наиболее профессиональное компенсационное решение для вашей электрической системы.
