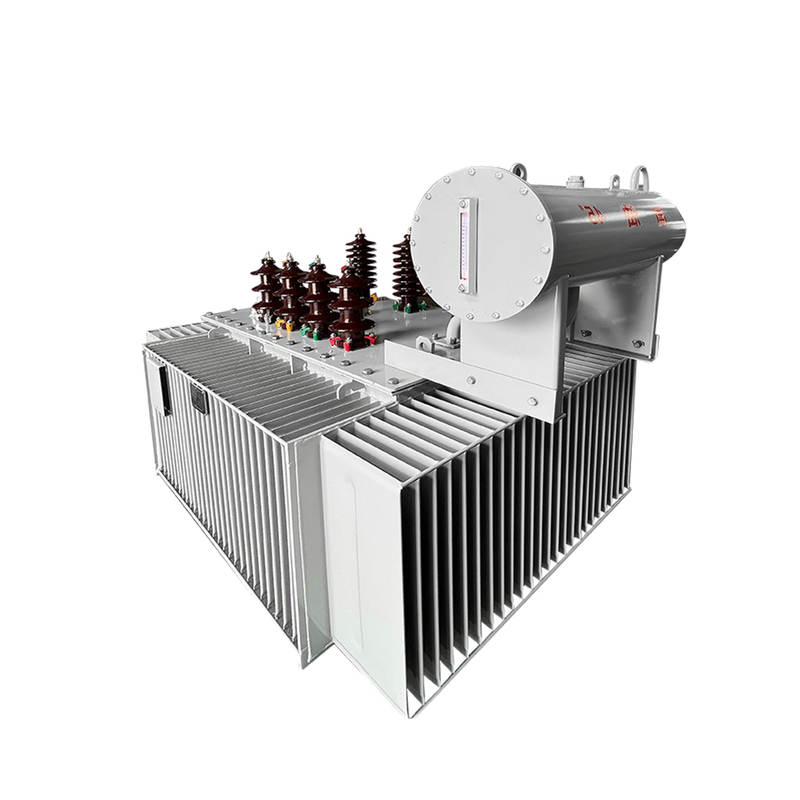

Масляные трансформаторы типа С11М

Масляный трансформатор серии S11 представляет собой высокоэффективный энергосберегающий силовой трансформатор, специально разработанный для удовлетворения требований приложений среднего напряжения. Обладая полностью герметичной конструкцией, он в основном используется в системах передачи и распределения электроэнергии напряжением 10 кВ, частотой 50 Гц, обеспечивая надежную работу в различных средах. В конструкции трансформатора использованы передовые технологии и материалы премиум-класса, что обеспечивает минимальные потери энергии, низкий уровень шума и исключительную эффективность. Эти функции не только повышают эксплуатационные характеристики, но и значительно сокращают требования к техническому обслуживанию, что приводит к снижению эксплуатационных расходов. Кроме того, экологически чистый дизайн помогает минимизировать загрязнение окружающей среды, что делает трансформатор серии S11 экологически безопасным выбором для современных энергетических решений.
Номинальное напряжение:
Номинальная емкость:
штат:
Количество:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • СЗ11-М

  • Giantele

  • 35кв/110кв

  • 50 Гц

  • 1 шт.

  • масляный силовой трансформатор

  • Предложенный

  • маслонаполненный трансформатор

  • Три


Обзор

Масляный трансформатор серии S11 представляет собой высокоэффективный энергосберегающий силовой трансформатор с полностью герметичной конструкцией, который в основном используется в системах передачи и распределения электроэнергии напряжением 10 кВ, частотой 50 Гц. Он широко применяется для электроснабжения и освещения в жилых районах, торговых улицах, промышленных и горнодобывающих предприятиях, а также в сельской местности. В этом трансформаторе используются передовые технологии и материалы при проектировании и производстве для достижения низких потерь, низкого уровня шума и высокой эффективности, а также снижения требований к техническому обслуживанию и загрязнения окружающей среды.


Условия окружающей среды

  • Максимальная температура окружающей среды: +40 ℃

  • Минимальная степень окружающей среды: -25 ℃.

  • высота: < 1000 м

  • Максимальная среднемесячная относительная влажность: 90% (20 ℃)

  • Место установки: установлено в месте, где нет пожара, опасности взрыва, серьезного загрязнения, химической коррозии и агрессивных  вибрация, в помещении или на открытом воздухе.


Особенности продукта

  • Снижение потерь: Благодаря использованию листов кремнистой стали премиум-класса и оптимизированной конструкции сердечника серия S11 значительно снижает потери как на холостом ходу, так и при нагрузке, что проявляется в значительной экономии энергии.

  • Минимальный шум: Благодаря инновационной структуре сердечника и расположению обмоток в сочетании с передовой технологией шумоподавления существенно снижается рабочий шум, обеспечивая пользователям более тихую среду.

  • Полностью герметичная конструкция: Полностью герметичный гофрированный масляный бак трансформатора изолирует его от внешнего воздуха, предотвращая загрязнение масла и проникновение влаги, тем самым улучшая прочность изоляции и продлевая срок его службы.

  • Повышенная эффективность: Использование высокопроизводительных материалов и дальновидной конструкции не только позволяет снизить потери, но и способствует эффективной работе, что приводит к снижению энергопотребления и эксплуатационных расходов.

  • Надежная устойчивость к короткому замыканию: Специально разработанная конфигурация обмоток повышает устойчивость трансформатора к коротким замыканиям, обеспечивая стабильность электросети и безопасность электрической системы.

  • Простота обслуживания: Полностью герметичная конструкция снижает потребность в регулярном обслуживании, а продуманная конструкция позволяет проводить простые проверки и техническое обслуживание, оптимизируя регулярное техническое обслуживание и устранение неисправностей.


Технические данные

Номер моделиНоминальная мощностьПрисоединиться к группеКомбинация напряжений>(кВ)Потери без нагрузкиПотеря нагрузкиТок холостого ходаСопротивление короткого замыканияРазмеры (мм)Вес (кг)Измерять

кВА

Йин0

или

Дин11

Высокое напряжениеДиапазон нажатияНизкое давлениеWW%%LWHМаслоМассамм
С11-М-30

30

6

6.3

10

10.5

11


±5%

или

±2×2,5%

0.4


1006002.34.074066587574283400*500
С11-М-50

501308702.04.077067596588362400*500
С11-М-63

6315010401.94.08207001020112442450*500
С11-М-80

8018012501.94.08357051040117481450*500
С11-М-100

10020015001.84.08507151055122520450*500
С11-М-125

12524018001.74.011807401115154667500*500
С11-М-160

16028022001.64.012257751175176788500*500
С11-М-200

200340

26001.54.012457901195193898500*500
С11-М-250250

40030501.4

4.0134088012302091027550*500
С11-М-315

3154803650

1.44.014259351260234

1177550*500
С11-М-400

40057043001.34.0

1470

955

1330

2651399

550*600
С11-М-500

50068051001.24.0149096014052831576550*600
С11-М-630

63081062001.14.51585103013703171771660*660
С11-М-800

80098075001.04.51675109014803662128660*820
С11-М-1000

10001150103001.04.51775117515304022379660*820
С11-М-1250

12501360128000.94.51965115517005423023820*820
С11-М-1600

16001460145000.84.52055121018006163591820*820



Номер моделиНоминальная мощностьПрисоединиться к группеКомбинация напряжений (кВ)Потери без нагрузкиПотеря нагрузкиТок холостого ходаТанец короткого замыканияНомер моделиНоминальная мощностьПрисоединиться к группеКомбинация напряжений (кВ)Потери без нагрузкиПотеря нагрузкиТок холостого ходаТанец короткого замыкания

кВАДин11Высокое напряжениеДиапазон нажатияНизкое давлениеW

W%

%


кВАДин11Высокое напряжениеДиапазон нажатияНизкое давлениеWW%%
С11-М-303020


±5%

или

±2×2,5%

0.4

906602.15.5С11-М-315

31520


±5%

или

±2×2,5%

0.448040101.15.5
С11-М-50501309602.05.5С11-М-400

40057047301.05.5
С11-М-63

6315011451.95.5С11-М-500

50068056601.05.5
С11-М-80

8018013701.85.5С11-М-630

63081068200.96.0
С11-М-100

10020016501.65.5С11-М-800

80098082500.86.0
С11-М-125

12524019801.55.5С11-М-1000

10001150113300.76.0
С11-М-160

16029024201.45.5С11-М-1250

12501350132000.76.0
С11-М-200

20033028601.35.5С11-М-1600

16001630159500.66.0
С11-М-250

25040033501.55.5










   Примечание. Трансформатор 20 кВ может быть изготовлен в соответствии с требованиями заказчика, испытание высоким напряжением может обеспечить соединение с двойным напряжением, входной конец трансформатора может быть легко  преобразуется в соответствии с разницей двух напряжений сетевого отверстия 2ОКВ и 1ОКВ с помощью безобрывного переключателя.
