I. Введение: определение критической инфраструктуры власти

Оплентный металлический распределительный устройства представляет собой вершину безопасности и проектирования безопасности и инженерного проектирования в рамках средних систем распределительных устройств, обычно работающих на уровнях напряжения в диапазоне от 3,3 кВ до 36 кВ.

Характеризуемый его надежным металлическим корпусом и компартментализированной архитектурой, этот тип распределительного устройства спроектирован специально для применений, требующих максимальной безопасности персонала, эксплуатационной надежности и простоты технического обслуживания.

Это краеугольный камень распределения источника питания в средах, где сбой системы или расширенное время простоя дают значительные последствия. Это делает распределительный устройства, одетую в металлу, незаменимое решение для критической инфраструктуры и требования промышленного применения.

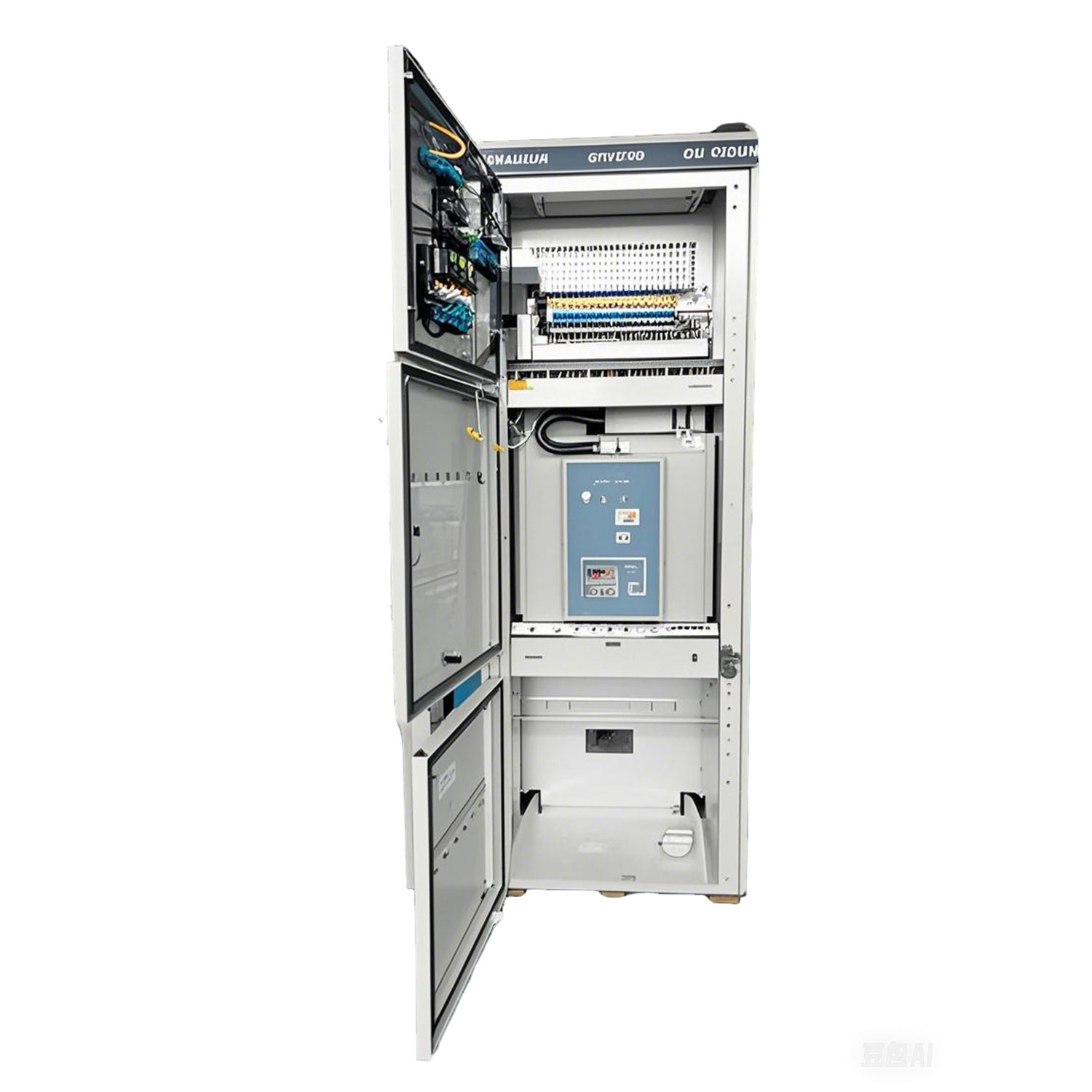

Металл AC в закрытом распределительном устройстве

Металл AC в закрытом распределительном устройстве

Металл AC в закрытом распределительном устройстве

II Ключевые функции проектирования: инженерия для безопасности и обслуживания.

Превосходство металлического распределительного устройства заключается в принципах фундаментальных дизайна:

1. Жесткая компартментализация:

Внутренние компоненты разделены на отдельные изолированные отсеки с надежными металлическими барьерами или пламенными ставнями. Обычно это включает в себя:

• Отсек для автоматического выключателя

• Основной автобусный отсек

• Завершение кабеля / первичное соединение

• Низковольтный прибор и контрольный компартмент ( часто интегрированный в низковольтную электрическую панель **)

• Напряжение трансформатор

• Эта изоляция предотвращает разломы в одном разделе (например, дуговая вспышка) от распространения другим, защита оборудования и персонала, основная функция безопасности ..

2. Дизайн вывода вывода выключателя:

Сердце распределительной системы , основной выключатель цепи, монтируется на съемном грузовике. Это обеспечивает важные функции:

• Положение подключения: Полностью привлечен к нормальной работе для распределения электроэнергии.

• Тестовая позиция: частично отозвано; Основные первичные выключатели открываются, но поддерживаются вторичные контрольные соединения. Позволяет безопасному тестированию цепей управления выключателями, в то время как основная шина включена.

• Отключить/отключенное положение: полностью удалено из корпуса металлического корпуса для проверки, технического обслуживания или замены, не требуя отмены Это резко сводит к минимуму время простоя. всей шины или распределительного устройства .

3. Комплексная система заземления:

Необходимо для персонала , оснащенные безопасности , металлическими распределительными устройствами, включенными в систему:

• Первичные переключатели заземления / выключатели отключения: видимые точки заземления для разрядных кабелей и секций перед доступом.

• Вторичное заземление: эффективное заземление конструкции и съемные элементы.

• Заземляющий автобус: непрерывный заземляющий автобус высокой емкости, проходящий через линейку.

4. Надежное строительство:

• Корпус: тяжелые стальные каркасы и панели, часто показывающие устойчивые к коррозии покрытия, подходящие для промышленных сред.

• Дуговая устойчивость: многие конструкции соответствуют строгим стандартам устойчивости дуги (например, IEEE C37.20.7 или IEC 62271-200). Эта инженерия направляет огромную энергию и плазму внутренней дуги вдали от персонала через контролируемые воздуховоды или вентиляционные отверстия, ключевые защитные устройства.

• 'Dead Front ' Дизайн: живые основные компоненты полностью защищены, предотвращая случайный контакт во время нормальной работы, основная функция безопасности.

Iii. Преимущества: почему металлическая одежда стоит друг от друга

Выбор металлического распределительного устройства обеспечивает значительные преимущества по сравнению с другими типами распределительных устройств при среднем напряжении:

1. Безопасность непревзойденного персонала: компартментализация, наземные участки, дугообразные конструкции, конструкция мертвого фронта и интегрированные защитные устройства объединяются, чтобы обеспечить максимально возможный уровень защиты для эксплуатационного и технического персонала от электрического удара и опасностей для вспышки дуги.

2. Улучшенная надежность и время безотказной работы: прочный металлический корпус защищает чувствительное внутреннее электрическое оборудование от факторов окружающей среды (пыль, влажность, колебания температуры) и физическое воздействие. Сегрегация также предотвращает каскадные сбои в однокомпонентах.

3. Снижение времени работы в эксплуатации: функция вывода вывода является ключом. Неисправные или поддерживаемые выключатели могут быть быстро поменялись без выключения всей секции распределения, питаемой основной шиной, обеспечивая непрерывный источник питания . Тестирование выключателя часто можно выполнять, пока автобус остается в прямом эфире.

4. Оптимизированная эффективность технического обслуживания: чистая компартментализация допускает целевое обслуживание. Ставры безопасности, тестовые позиции и точки визуального осмотра ..

5. Долгосрочная ценность и гибкость: прочный металлический корпус и строительство обеспечивают долговечность. Кроме того, часто модульная конструкция облегчает более простые расширения системы или индивидуальные модификации решений по сравнению со старыми, фиксированными конструкциями.

IV Критические применения: где металлическое покрытие важно

Оплентный инфектор металла является предпочтительным выбором для критически важных и требовательных приложений для распределения электроэнергии, где надежный источник питания имеет первостепенное значение, включая:

• Промышленные электростанции: производственные предприятия, автомобильные средства, химические установки, нефтеперерабатывающие заводы, целлюлозы и бумажные мельницы, сталелитейные заводы - Ключевые промышленные применения.

• Критическая инфраструктура: центры обработки данных (для надежного распределения электроэнергии ), телекоммуникационные центры, больницы, аэропорты, водоочистные сооружения, правительственные здания.

• Распределение и распределение энергии: электростанции (обычные и возобновляемые), подстанции (коммунальные и промышленные), точки взаимосвязи распределенной генерации.

• Большие коммерческие комплексы: высокие здания, торговые центры, университетские кампусы-требующие надежного электрического оборудования.

• Сучная среда: добыча полезных ископаемых, оффшорные платформы, производственные мощности нефти и газа, требующие надежной защиты металлических корпусов - конкретное применение , требующее самых высоких функций безопасности.

V. Стандарты и сертификаты: структура качества

Дизайн и производство с металлическими распределительными устройствами придерживаются строгих международных и региональных стандартов для электрического распределительного устройства , обеспечивая производительность, безопасность и взаимодействие. Ключевые стандарты включают:

• International (IEC): серия IEC 62271 (высоковольтный распределительный устройства и контроль), в частности IEC 62271-200 ( инциденторов с металлом переменного тока и контроль для номинальных напряжений выше 1 кВ и до 52 кВ). IEC 61439 (низковольтные распределительные устройства и сборщики управления - актуально для управляющей электрической панели ).

• Северная Америка (ANSI/IEEE/UL):

• ANSI/IEEE C37.20.2 (Стандарт для металлического и распределительного устройства с кобиклетом типа станции ).

• IEEE C37.20.7 (Руководство по тестированию среднего напряжения металлического распределительного устройства для внутренних разломов для взрыва-имеет решающее значение для проверки функций безопасности ).

• UL 1558 (Стандарт для выключателя с низким напряжением , одетой в металлу, распределительного устройства выключателя мощности -для срезов управления LV).

• Независимая проверка: авторитетные производители подвергают проектирование своих распределительных устройств для тестирования строгих типов независимыми лабораториями для проверки соответствия этими стандартами, особенно для выдержания короткого замыкания ( аспект защиты ключевых цепей ), диэлектрические характеристики и сопротивление дуги.

VI Ключевые соображения перед покупкой

Выбор правильного распределительного устройства с металлической одеждой требует тщательной оценки вашего конкретного применения :

1. Электрические параметры: Определите напряжение системы, непрерывное оценок тока, выдержанный ток короткого замыкания (KA IC) и прерывание рейтингов, необходимых для эффективной защиты схемы..

2. Устойчивое к дуге требование: уделяется ли устойчивость к дуговым сопротивлениям (и на каком уровне - IEEE класс 1 или 2, IAC IAC) для применения? Это значительно влияет на дизайн, стоимость и неотъемлемые функции безопасности.

3. Среда применения: внутренняя или наружная установка? Диапазон температуры окружающей среды, уровни влажности, наличие пыли, коррозионные атмосферы, сейсмические требования и высота влияют на спецификации для корпуса металла и внутреннего электрического оборудования.

4. Физическое пространство и макет: размеры линейки распределительных устройств , необходимые зазоры для работы и технического обслуживания, методы входа кабеля (верхняя/нижняя/задняя часть).

5. Интеграция защиты и управления: укажите необходимые защитные устройства и защиту реле (электромеханические, микропроцессорные), протоколы SCADA/связи (IEC 61850, Modbus), потребности в дозировке и уровни автоматизации на управляющей электрической панели.

6. Будущее расширение: рассмотрим потенциальный рост нагрузки и простоту добавления ячеек будущих выключателей в линейку - ключевой фактор в гибкой системе распределения.

7. Выбор производителя: распределить производителей с надежным предложением распределительного устройства, включая:

• Экспертиза в дизайне и производстве с металлическими распределительными устройствами .

• Строгий контроль качества и внутренние тестирование.

• Соответствующие сертификаты (ISO 9001, ISO 14001 и т. Д.).

• Комплексная документация и техническая поддержка.

• Доступность запасных частей и сервисной сети для этого критического электрического оборудования.

VII. Заключение: основание безопасного распределения энергии

Оплентный металлический распределение остается золотым стандартом для распределения мощности среднего напряжения, где безопасность, надежность и эффективность работы не подлежат обсуждению. Его тщательно разработанная компартментализация в надежном металлическом корпусе в сочетании с практическими преимуществами конструкции выключателя вывода и интегрированных защитных устройств обеспечивает уровень безопасности и обслуживаемости, не имеющими себе равного, не соответствуют другим конфигурациям.

Придерживаясь строгих международных стандартов и обеспечивая надежную защиту от опасностей электричества, металлические распределительные устройства образуют критическую основу систем электроснабжения в жизненно важных промышленных применениях и инфраструктуре по всему миру. По мере роста силовых потребностей и достижений цифровизации, технология, покрытая металлом, продолжает развиваться, интегрируя интеллектуальный мониторинг и управление для удовлетворения потребностей современных, устойчивых электрических распределительных сетей.
