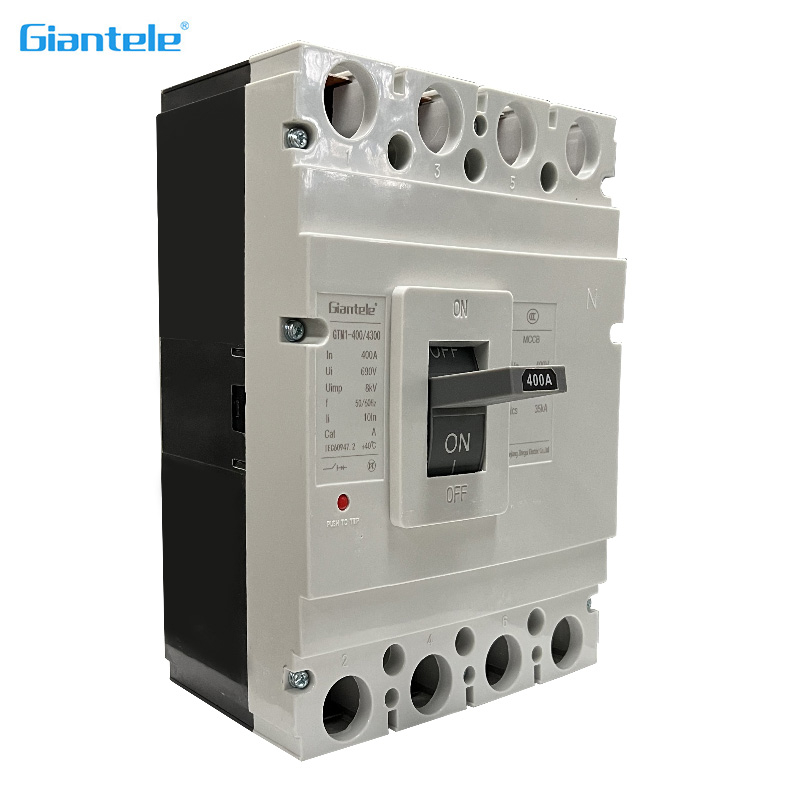

Серия M1 2P 3P 4P Автоматический выключатель в литом корпусе

Автоматический выключатель в литом корпусе серии M1 подходит для периодического преобразования и запуска двигателя (lnms 630 А и ниже) в сети переменного тока частотой 50/60 Гц, номинальным напряжением изоляции 690 В (500 В для GMLM1-63), номинальным рабочим напряжением 400 В и ниже. и номинальный ток до 1250А.

Установка: Вертикальная/Горизонтальная

Соответствует стандартам IEC 60947-2 и GB14048.2.

Количество:
Номинальный ток:	63А 630А 1250А
Фаза:	3
штат:





Запрос цены Добавить в корзину

Модель:
М1
Марка продукта:
Giantele
Номинальное напряжение:
400/690 В переменного тока
Номинальный ток:
До 800А
Номинальная частота:
50/60 Гц
MOQ:
1 шт.
Стандартный:
МЭК ГБ
Название продукта:
М1 МСКБ

Обзор

Автоматический выключатель в литом корпусе GTM1 (MCCB) представляет собой вершину технологии электрической защиты, разработанной для низковольтных распределительных систем. Разработанный для быстрого отключения аномальных токов, он защищает от перегрузок и коротких замыканий, тем самым защищая электрическую инфраструктуру. Заключенный в прочный пластиковый корпус и оснащенный современным механизмом прерывания цепи, автоматический выключатель GTM1 предназначен для обеспечения беспрецедентной безопасности. Это незаменимый актив в различных условиях, включая промышленные, коммерческие и жилые помещения, обеспечивающий электрическую целостность и безопасность.

Особенности продукта

Исключительная способность прерывания: Благодаря способности быстро устранять значительные токи короткого замыкания, он мгновенно отключает цепи, предотвращая потенциальные электрические пожары и защищая оборудование от повреждений.
Прецизионная чувствительность: Обладая превосходными возможностями обнаружения перегрузок и коротких замыканий, он быстро выявляет нарушения тока, тем самым значительно снижая вероятность электрических сбоев.
Удобная работа: Разработанный с учетом потребностей пользователя, он предлагает как ручной, так и автоматический режимы работы, обеспечивая адаптируемость и простоту использования для удовлетворения разнообразных потребностей.
Модульная конфигурация: Его модульная конструкция упрощает процесс настройки, позволяя легко выбирать и компоновать устройства в соответствии с конкретными требованиями схемы, что упрощает установку и обслуживание.
Создан на века: Изготовленный из материалов премиум-класса с использованием передовых технологий, он обеспечивает стабильную и надежную работу даже в неблагоприятных условиях.
Мысль об устойчивом развитии: Используя экологически чистые материалы в своем производстве, он не только обеспечивает безопасность, но и соответствует современным стандартам охраны окружающей среды.
Универсальные приложения: Совместимый с диапазоном характеристик напряжения и тока, он подходит для различных применений: от жилых домов и коммерческих центров до промышленных объектов, обеспечивая надежную электрическую защиту.

Технические данные

Тип	Номинальный ток (А)	поляк	Номинальное изолирующее напряжение (В)	Номинальное рабочее напряжение (В)	Расстояние между дугами (мм)	Предельная отключающая способность при коротком замыкании (кА)	Рабочая отключающая способность при коротком замыкании (кА)	Операция производительность		Категория использования
								Нагрузка	Разгрузить
ГТМ1-63Л	(6),10,16,20, 25,32,40,50,63	3, 4	500В	400В	0	25	18	1500	8500	A
ГТМ1-63М					0	50	35
ГТМ1-125Л	(10),16,20,25, 32,40,50,63 80 100 125		800В		0(≤50)	35	22
ГТМ1-125М					0(≤50)	50	35
ГТМ1-250Л	100 125 160, 180 200 225				≤50	35	22	1000	7000
ГТМ1-250М					≤50	50	35
ГТМ1-400Л	225 250 315, 350 400				≤50	50	35	1000	4000
ГТМ1-400М					≤100	65	42
ГТМ1-630Л	400 500 600				≤100	50	35
ГТМ1-630М					≤100	65	42
ГТМ1-800М	630 700 800				≤100	75	50
ГТМ1-1250М	1000,1250				≤100 ≤100	100 150	65 80
ГТМ1-1600М	1600

Примечание: 6А без тепловой защиты.

N-полюс четырехполюсного выключателя расположен на правой стороне изделия и имеет четыре типа:

Тип A: Без расцепителя тока на N полюсе, который срабатывает все время, не замыкаясь и не размыкая с другими тремя полюсами..

Тип B: Без расцепителя тока на N полюсе, который замыкается и размыкается вместе с другими полюсами.

Тип C: С расцепителем тока, который замыкается и размыкается вместе с тремя другими полюсами.

Тип D: С расцепителем тока, который все время не замыкается и не размыкается с другими тремя полюсами.

Характеристики защиты

Термодинамический расцепитель автоматического выключателя обеспечивает обратнозависимую задержку, тогда как магнитный расцепитель работает мгновенно, как показано в таблице 2 (распределительный выключатель) и таблице 3 (автоматический выключатель защиты двигателя).

Номинальный ток отпускания (А)	Термодинамический выпуск (температура окружающей среды земля +40°℃ морской +45°C )		Рабочий ток магнитного расцепителя (А)
Номинальный ток отпускания (А)	1,05 В (холодное состояние) Время неработоспособности (ч)	1,30In (нагрев) Время работы (ч)	Рабочий ток магнитного расцепителя (А)
10 ≤В ≤ 63	≥1	<1	10В ±20%
63 ≤В ≤ 100	>2	<2	10В ±20%
100 ≤В ≤ 800	≥2	<2	5В ±20% 10В ±20%

Номинальный ток отпускания (А)	Термодинамический выпуск (температура окружающей среды земля +40°℃ морской +45°C )				Рабочий ток магнитного расцепителя (А)
	1,0ln (холодное состояние) время без отключения (ч)	1,20ln (нагрев) время отключения (ч)	1,50ln (нагрев) время срабатывания (м)	7.2 Время отключения в (холодном состоянии)
10 ≤В ≤ 250	≥2	<2	≤4	4	12В ±20%
250 ≤В ≤ 630			≤8	6

Габаритные и установочные размеры (мм)

Тип	Габаритные размеры (мм)																																Установочные размеры
	Подключение передней панели																	Подключение задней панели					Штекерное соединение										Установочные размеры
	W	П1	L	Л1	Л2	H	H1	Н2	Н3	Н4	C	D	E	F	G	П2	W3	Л4	Н5	Н6	ØD	ØD1	Л5	Л6	Н7	Н8	Н9	Н10	J	K	Ød1	M	A	B	Øд
ГТМ1-63Л	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
ГТМ1-63М	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
ГТМ1-100Л	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	М8	30	129	4.5
ГТМ1-100М	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	М8	30	129	4.5
ГТМ1-250Л	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	М8	35	126	5
ГТМ1-250М	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	М8	35	126	5
ГТМ1-400Л	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	М12	58	200	7
ГТМ1-400М	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	М12	58	200	7
ГТМ1-630Л	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	М12	58	200	7
ГТМ1-630М	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	М12	58	200	7
ГТМ1-800М	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
ГТМ1-1250М	210	140	393			200
ГТМ1-1600М	210	140	393			200
